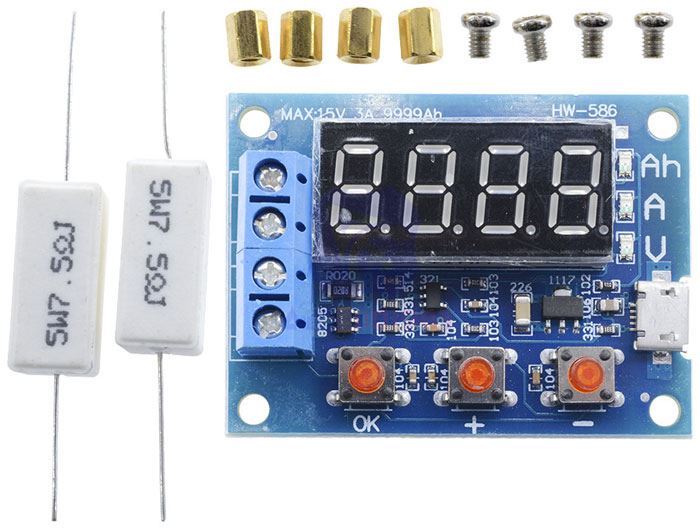

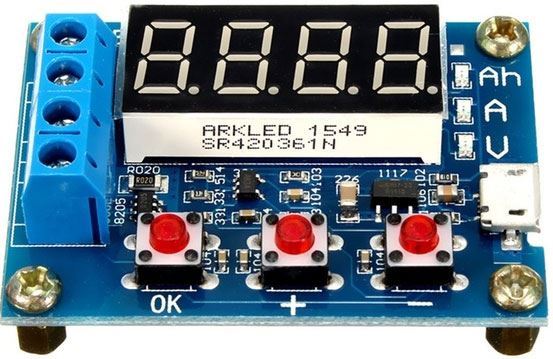

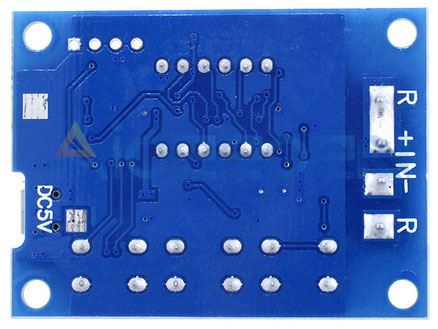

Tester článkov a batérií HW-586 merač kapacity

Modul zmeria kapacitu článku alebo batérie s napätím 1,5-12V pomocou merania času, vybíjacieho prúdu a svorkového napätia. Údaje o aktuálne nameranej kapacite, odoberanom prúdu a svorkovom napätí sa v priebehu merania postupne zobrazujú na displeji až do nastavenej hodnoty koncového napätia. Potom modul odpojí článok alebo batériu od záťaže a zobrazí jej kapacitu. Možnosť korekcie koncového napätia alebo kalibrácie meraného napätia a vybíjacieho prúdu. Špecifikácia: Napájanie: 4,5-6V / 70mA (vstup micro USB) Napätie meraného článku alebo batérie: 1-15V, rozlíšenie 0,01V Koncové vypínacie napätie: 0,5-11V, presnosť ± 0,1V Vybíjací prúd max. 3A, rozlíšenie 0,001 Maximalní meraná kapacita: 9999Ah Rozmery 42 × 19mm Návod na použitie: 1) Pripojte meraný článok alebo batériu, vybíjací odpor apoté napájania modulu (micro USB). Na displeji sa zobrazí svorkové napätie akumulátora. 2) Tlačidlami + a – upravte koncové vypínacie napätia, kedy modul odpojí záťaž od batérie. Pre články Li-Ion alebo LiPol nastavte 2,7 V (prednastavené 2,5V), popr. násobky tohto napätia, pre 12V olovenú batériu 10,8 (prednastavené 9V). Potvrďte tlačidlom OK. 3) Teraz sa začne načítavať nameraná kapacita a postupne sa tiež zobrazujú hodnoty aktuálneho odoberaného prúdu a svorkového napätia. Po dosiahnutí koncového napätia sa odpojí akumulátor od záťaže a na displeji bliká hodnota nameranej kapacity. Stlačením OK sa kapacita zobrazí trvale a ďalším stlačením OK sa modul resetuje a je v pohotovosti pre prípadné ďalšie merania. 4) Vybíjací odpor sa určuje s ohľadom na menovité napätie a kapacitu meranej batérie. Pre Li-Ion článok 18650 je vhodný odpor 3,6-7,5ohm (vybíjací prúd 0,5-1), pre 12V olovenú batériu s kapacitou 10-40Ah odpor 4-5ohm. (Vybíjací prúd 3A). Presná veľkosť odporu však nemá na správnej měřenímodulu vplyv, má vplyv len na prevádzkové podmienky pri vybíjaní. Chybové hlásenie: Err1: napätie batérie je vyššia, než 15V Err2: napätie batérie je nižšia, než prednastavené koncové vypínacie napätie Err3: svorkové napätie klesá príliš rýchlo (chybná batéria alebo veľký vybíjací prúd) Err4: Vybíjací prúd je vyššia, než 3,1A – zvýšte hodnotu vybíjacieho odporu Kalibrácia: ak je k dispozícii presné kalibračné napätie 10,0000V alebo presný A-meter s rozsahom 2A, môžete modul skalibrovať pre presnejšie meranie. Do módu kalibrácie vstúpite súčasným stlačením všetkých troch tlačítek.Poté sa automaticky spustí test, dlhým stlačením tlačidla OK je možné korigovať údaj na displeji. &nbsp|
