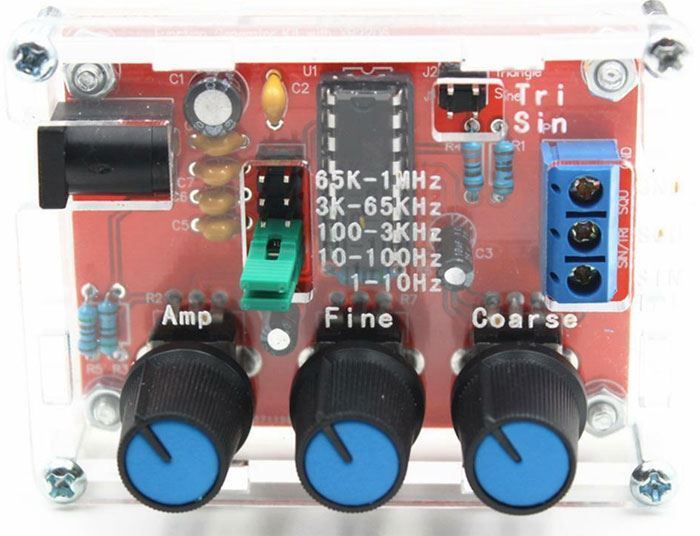

Signálny generátor sinus, delta a obdĺžník 1Hz-1MHz stavebnica

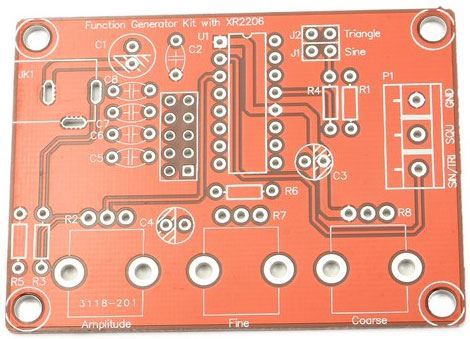

Stavebnica signálneho generátora sínusového, trojuholníkového a obdĺžnikového signálu pre všestranné použitie. Opatrená akrylovým obalom. Špecifikácia: napájanie 9-12VDC Frekvencia 1Hz-100kHz sinus + trojuholník 1Hz-1MHz obdĺžnik Skreslenie: &lt|1% (1kHz) Impedancia: 600ohm Sínusový signál: Amplitúda: 0-3V pri napájaní 9VDC Skreslenie: &lt|1% (pri 1kHz) Stabilita signálu: + 0.05dB (1Hz – 100kHz) Trojuholníkový signál: Amplitúda: 0-3V pri 9V DC napájanie Obdĺžnikový signál: Amplitúda: 8V (bez záťaže) pri 9V DC napájanie Doba prednej hrany: &lt|50ns (pri 1kHz) Doba zostupnej hrany: &lt|30ns (pri 1kHz) Asymetria signálu: &lt|5% (pri 1kHz) použitie: Stavebnica nepotrebuje k oživeniu žiadne meracie prístroje a možno ju používať po osadení DPS súčiastkami a pripojenie napájacieho napätia 9-12V. Obvod XR2206 vložte do pätice až nakoniec. Skratovacie jumper J1 a J2 slúži k voľbe frekvencií a prepínanie sin / trojuholník, potenciometre na nastavenie frekvencie v rámci zvoleného rozsahu a na nastavenie amplitúdy.
