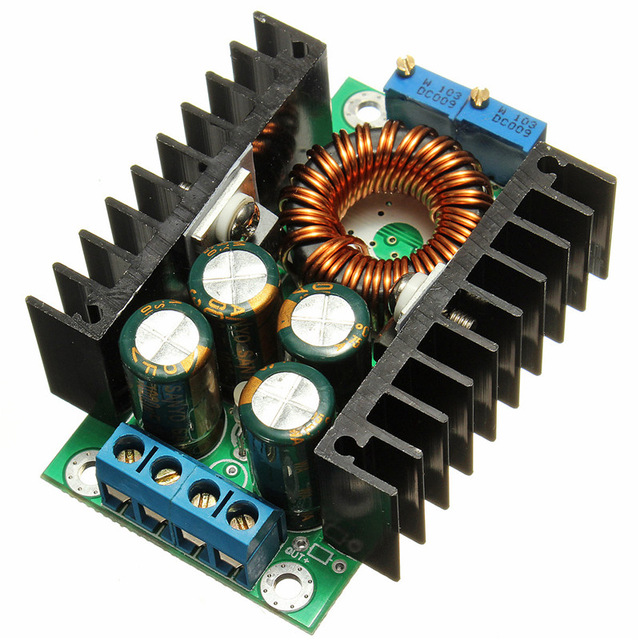

Univerzálny zosilňovací modul s plynulým regulovaním napätia a výstupného prúdu. Presné potenciometre, signalizačná dióda, prevádzkový stav, decentné chladenie a nízky napäťový dizajn uľahčujú aplikáciu modulu. Systém používa ochranu proti skratu. Pri práci v extrémnych hodnotách napätí a prúdov, môže potrebovať ďalšie chladiaci systém, kde prirodzená cirkulácia vzduchu, maximálny prúd je asi 8 A, nútené cca. 12A Vstupné napätie je pripojený k svorke IN a nákladu +/- +/- von, aktuálne nastaviť potenciometrom I-ADJ napätie potenciometra V adj. Technické údaje:  | | | |Vstupné napätie: 7-40V  | | | |Výstupné napätie: 1,25 -35V  | | | |Výstupný prúd: 8A, max. Okamžitý 10A  | | | |regulácia napätia a prúdu pomocou potenciometrov  | | | |teplota modulu presiahne približne 60 ° C, mal by byť pridaný ventilátor  | | | |Účinnosť konverzie: max. 95%  | | | |(čím vyššie je výstupné napätie, tým vyššia je účinnosť)  | | | |Pracovná teplota: -40 ° C až +85 ° C (okolitá teplota presahuje 40 ° C, zvyšuje rozptyl tepla)  | | | |Prúdový prúd: 20 mA  | | | |Regulácia napätia a prúdu: ± 1%  | | | |Pracovná frekvencia 300kHz  | | | |Rýchlosť odozvy: 200us  | | | |LED: dvojbarevný indikátor  | | | |plne nabitá svetlo zelená  | | | |bez zaťaženia zelené  | | | |Stabilita teploty modulu: zmeny teploty modulu v rozsahu 25C-60C, zmena bola 5% súčasnej hodnoty  | | | |(pri prúde 5A)  | | | |rozmery: 65 x 46 x 24 mm Príklad aplikácie:  | | | |LED driver – LED napájanie  | | | |Nabíjanie niklu a kadmia, hydrid niklu a kovu a iné batérie  | | | |v systémoch solárnych panelov  | | | |používa metódu CC / CV Odporúčania a pripomienky:  | | | |Ochrana proti skratu: áno  | | | |Ochrana pred opačným napájaním – chýba
14,40 €
